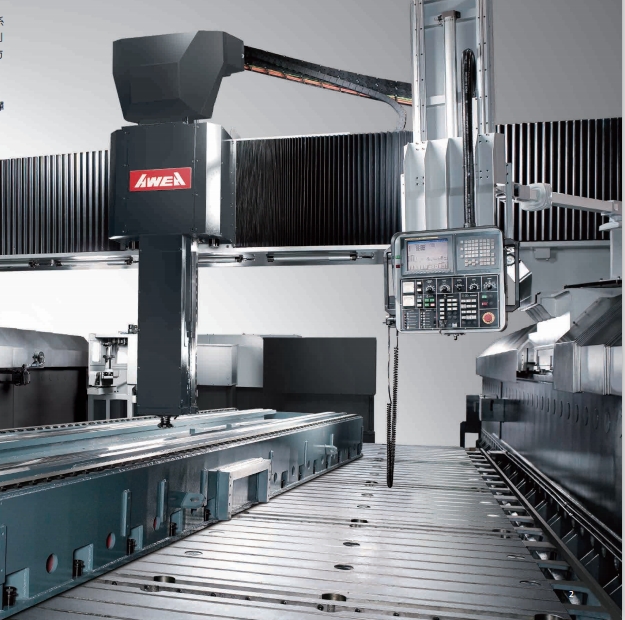

LG-10040天車式龍門型加工中心機

LG 系列天車式龍門型加工中心機,運用天車式結構獨具之優勢,結合獨家專利天車式龍門型加工中心機「橫樑下垂調整機構」與大馬力、高剛性等特性,提供您超大型工件全方特性,提供您超大型工件全方源以及工具機產業所採用LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機,更為彈性的加工能力可充分符合您今日與未來的各種加工需求。


LG系列化之產品線,規格齊全。搭配高性能自製附加頭模組與自動頭庫、立臥換刀系統,提供高附加價值大型工件之產出能力
LG天車式龍門型加工中心機Series 天車式結構設計提供極佳且穩定之動態精度。同時佔地面積較定柱式機型減少 40% 以上模組化之齒輪式或內藏式主軸設計,提供不同的切削特性,符合多樣化的加工需求2,500 kg/m² 重負荷固定式工作台,滿足重型工件的各種加工需求落地式刀庫配置於機台後側,換刀迅速且操作與維護更為方便大型分離式水箱與工作台兩側之螺旋捲屑器,方便人員維護,提高切屑移除效率並確保冷卻效能

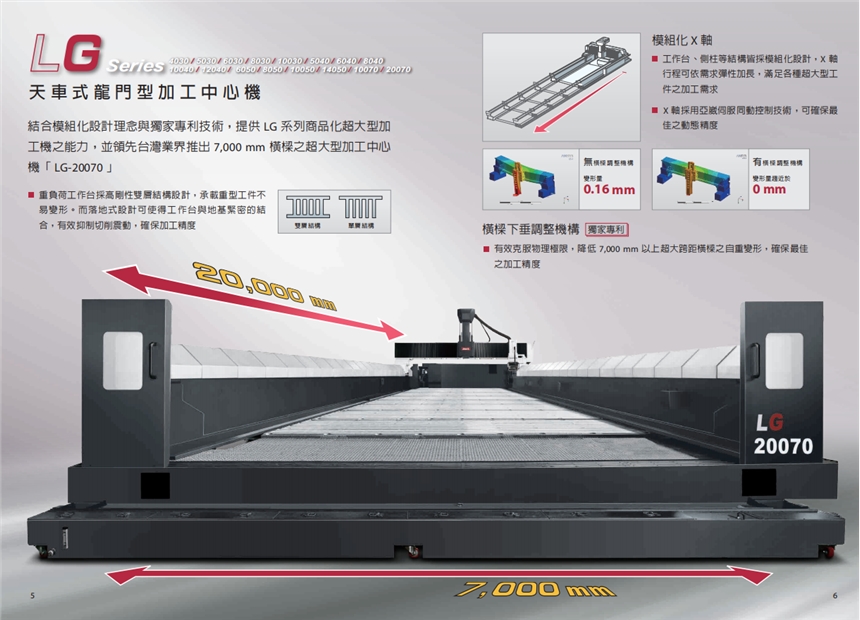

LG系列大型加工中心机结构图:


所有結構件皆透過 FEM 有限元素分析,具有設計化,結構輕量化等優點,
確保整機結構剛性
橫樑、側柱皆採高剛性結構設計,且橫樑與滑座接觸面經過精密手工鏟花程
序,確保組裝精度、結構強度及均衡負載
三軸採高精密線性滑軌設計,提供的控制性與移動效率



X 軸行程 4 m / 5 m 之機型
採用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步
控制驅動,將同動誤差降,確保動態精度
X 軸行程 6 m 以上之機型
採用專利無背隙齒輪齒條結構搭配 1µm 高解析度之線性
光學尺,確保極致的動態精度



中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做空間配置,有效抑制熱變位與減低不平衡力矩的產生,確保加工精度與重切削能力
强悍的切削能力:頭部採用內包式設計,高剛性、力流效應佳,減少切削懸伸、震動問題Y 軸採用段差式高精密線性滑軌設計,提升主軸頭、鞍座、橫樑之整體結構剛性,縮短刀具接觸點與橫樑之間距,提升切削能


齿轮市高扭力主轴

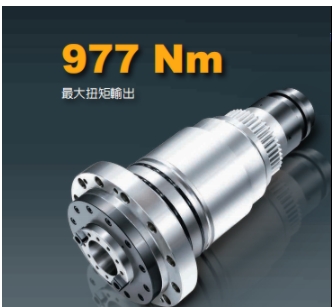

高低檔強力齒輪箱設計浮動式油壓鬆刀機構,鬆刀時主軸軸承不受任何力量4,000 rpm 高扭力主軸,搭載高馬力輸出 26 kW 主軸馬達,在 254 rpm 提供 977 Nm 的扭矩輸出,符合重切削加工的需求另可選配 5,000 / 6,000 rpm 齒輪式主軸

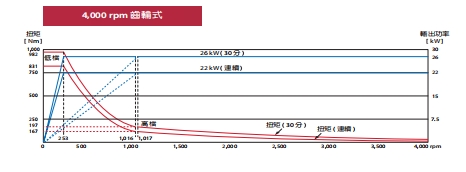

4,000 rpm齿轮式:

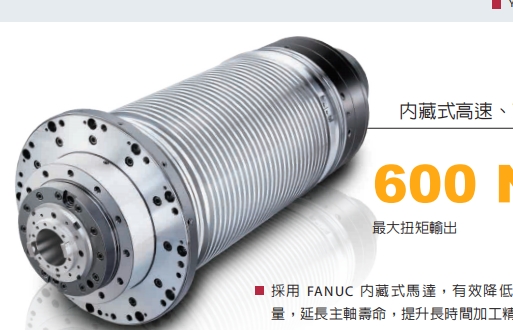

内藏式高速、高扭力主轴:


採用 FANUC內藏式馬達,有效降低主軸旋轉震動量,延長主軸壽命,提升長時間加工精度浮動式油壓鬆刀機構,鬆刀時主軸軸承不受任何力量提供 6,000 rpm 與 8,000 rpm 二種選擇,高扭力設計,在 350 rpm 提供 600 Nm 扭矩輸出,充分滿足各種不同產業加工需求

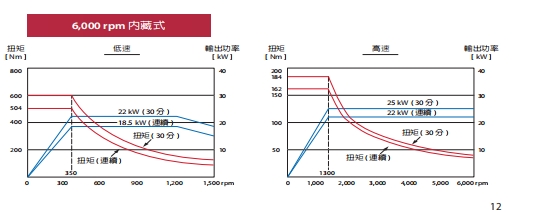

6,000 rpm内藏式:


多功能附加头设计

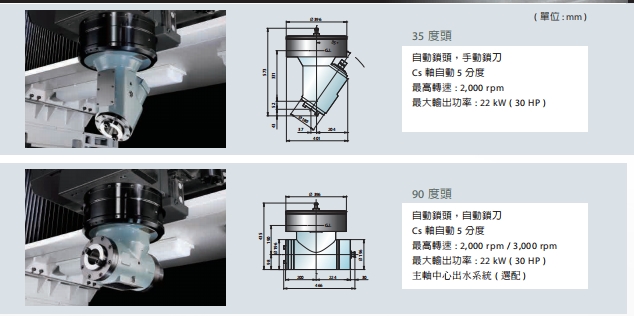

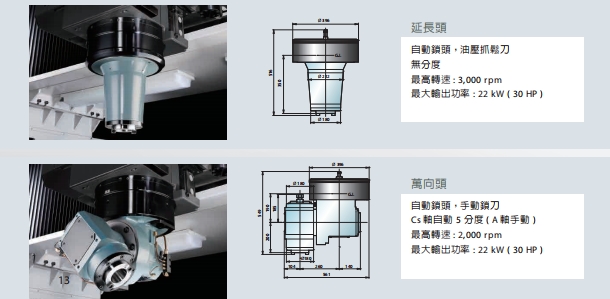

全系列附加頭皆自行研發與組裝,可區分為 35 度頭、90 度頭、延長頭以及萬向頭附加頭與頭蓋之結合面皆以手工精密鏟花,採用日製兩片式曲齒離合器精密定位選擇自動附加頭,附加頭的抓取方式皆採可程式控制


高效率自动交换头库
LG 系列可結合自動交換頭庫與立臥換刀系統,提供高效率、多功能之五面加工能力提供二頭倉或三頭倉等二種頭庫模組,可依 Y 軸尺寸大小彈性配置,提供達六組附加頭之儲存空間,滿足各種加工需求頭庫採封閉式板金設計,可防止切屑污染,確保所有附加頭之使用年限頭庫蓋採氣壓掀頂式設計,附加頭毋須推出即可由主軸直接抓取,提供高效率的附加头交换能力

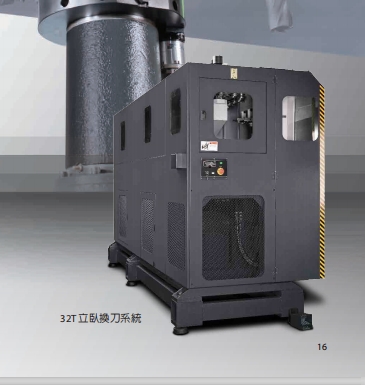

LG-10040高性能立臥換刀系統;
立臥換刀系統,所有換刀動作及換刀點皆有檢知器及時序掃描,確保換刀之穩定性及可靠度標準捷徑選刀功能,縮短換刀時間,提升加工效率可依實際需求選擇 32T 或 60T 刀臂式刀庫

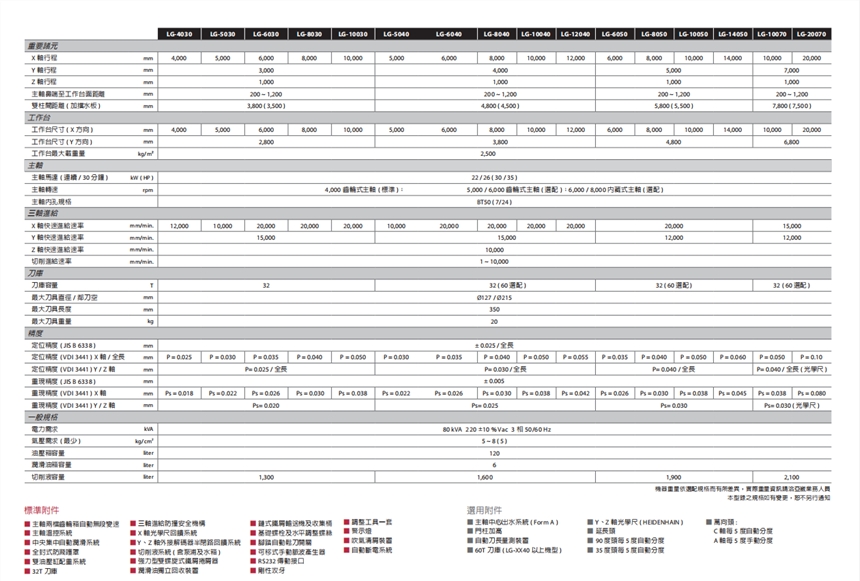

LG-10040基本信息:
