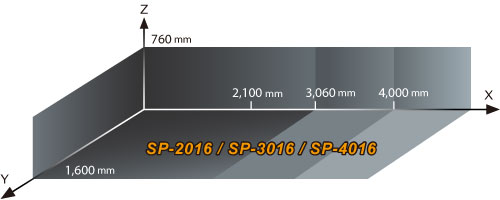

SP 产品地图( 三轴行程 )
product_map

凭借先进的研发技术与严格的装配检验流程,将SP 超高性能龙门型加工中心机的刚性、加工效率与精度发挥到极致

模组化的主轴设计,提供不同的切削特性,符合多样化的加工需求
X、Y 轴采用超高刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升
Z 轴采用高刚性硬轨设计,经热处理后再精密研磨,适合重切削。( 选配直结式高速主轴,Z 轴可选择滚柱型线性滑轨设计 )

性结构

门桥与底座采用一体成型的铸件结构设计,接触面皆经过精密手工铲花程序,确保最佳组装精度、结构
工作台采用双层加强肋中空抑震结构,提升加工的稳定度
所有结构件皆透过FEM 有限元素分析,具有设计最佳化、结构轻量化等优点,确保整机最佳结构刚性

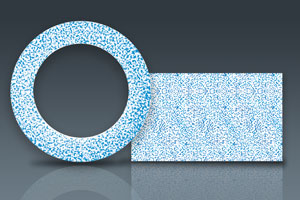

主轴端面精密铲花

优异的品质源自于精湛的铲花工艺,所有接触面皆经过精密手工铲花程序

精度回馈系统

采用半闭回路设计,螺杆尾端直接与解码器连结,精确反应螺杆转动位置,确保良好的定位精度

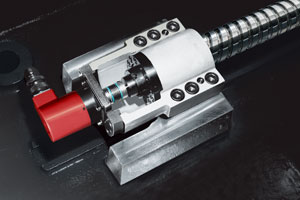

轴向进给跳脱机构

三轴螺杆皆配置机械式扭力限制器,有效减少因过负载或撞机对机器造成的损害

主轴系统

linear_guide_ways强悍的切削能力

头部采用内包式硬轨设计,高刚性、力流效应佳,减少切削悬伸、震动问题。Y 轴采用段差式高刚性线性滑轨设计,提升主轴头、鞍座、横梁之整体结构刚性,缩短刀具接触点与横梁之间距,提升切削能力

中心对称式主轴系统设计

将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱做最佳之空间配置,有效抑制热变位与减低不平衡力矩的产生,确保加工精度与重切削能力

linear_guide_ways
 齿轮式高扭力主轴
高低档强力齿轮箱设计
浮动式油压松刀机构,松刀时主轴轴承不受任何力量
6,000 rpm 高扭力主轴,搭载高马力输出26 kW 主轴马达,在387 rpm 亦可提供642 Nm 的最大扭矩输出
6,000 rpm 齿轮式

[+]


直结式高速、高功率主轴

直结式传动设计,有效隔离主轴马达转动所产生的热量,减少热变位,提升长时间加工精度
浮动式油压松刀机构,松刀时主轴轴承不受任何力量
提供8,000 rpm 与10,000 rpm 二种选择,在1,500 rpm 提供165 Nm 最大扭矩输出,满足高速加工的需求
8,000 rpm 直结式

[+]
10,000 rpm 直结式

[+]
